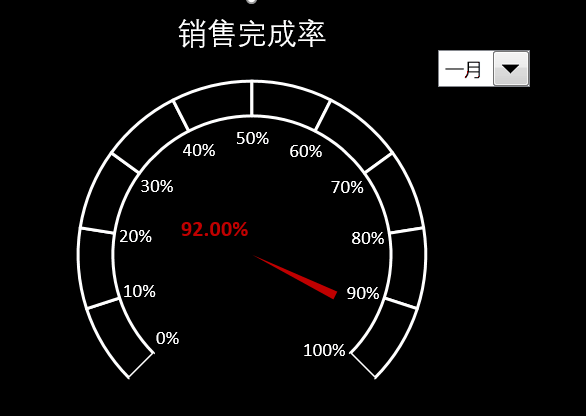

大家在制作Excel动态图表时，数据的变换司空见惯。然而，模拟制作仪表盘的图表，用以反映销售完成率、业绩增长率等指标，是不是好炫酷的。制作的效果好有操控感……

思路：

仪表盘图表制作——仪表盘刻度制作——仪表盘指针控件制作——仪表盘指针数据设置——仪表盘指针图表制作——图表合成。

步骤：

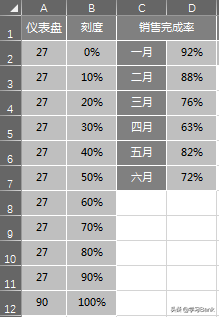

1、图表源数据：

图表数据如下，其中：

（1）表盘数据：数据27（度）*10个+90（度）*1个（请见后文释义）；

（2）刻度：0%到100%，间隔为10%。当然可根据需要加密或减密；

（3）销售完成率：为模拟1－6月的销售完成率的百分比数值。

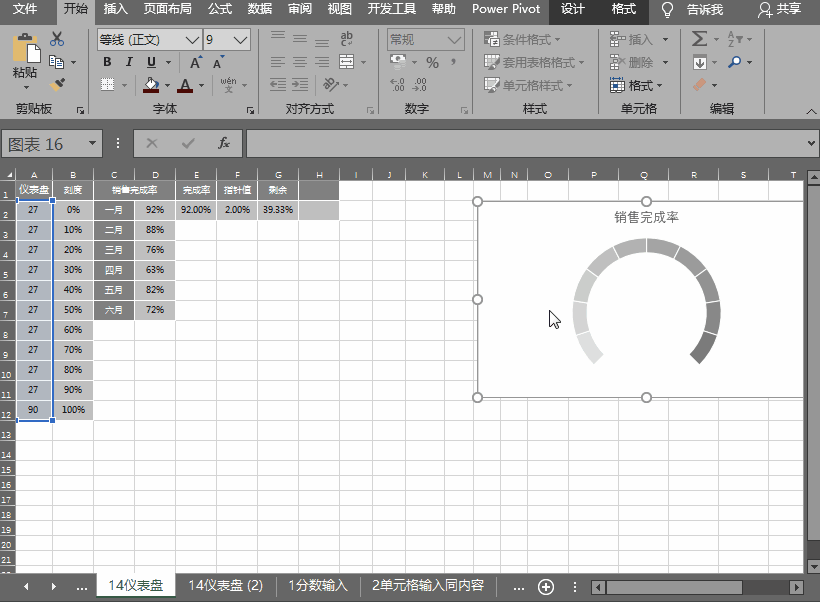

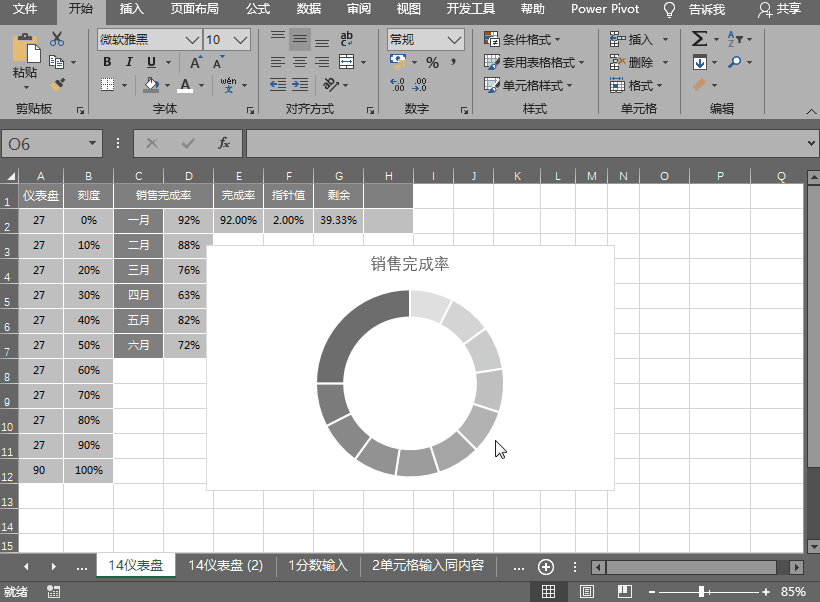

2、仪表盘图表制作：

选择仪表盘数据，执行“插入”选项卡－“插入饼图或圆环图”－“圆环图”，这样插入了一个圆环图表；

设置标题，删除图例；

点击“设计”选项卡—“图表样式”－“更改颜色”，选择适合的样式；

双击图表，打开右侧“设置数据系列格式”设置框，设置“系列选项”中“第一扇区起始角度”为225度（请见后文释义）、适当的“圆环图圆环大小”；选择为90度的数据图，设置“填充”为“无填充”；

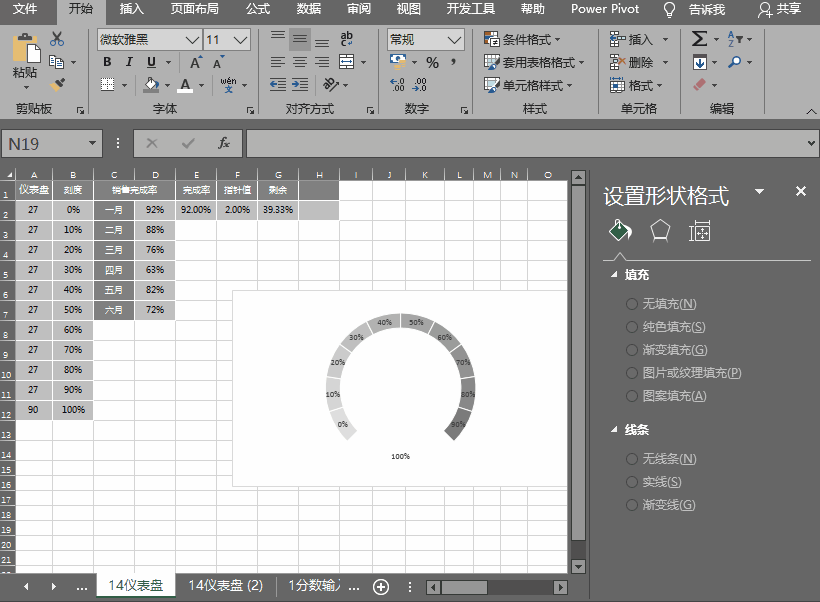

3、刻度盘图表制作：

按住Ctrl键拖动复制出一份仪表盘图表，删除标题；

点击图表右上角的“+”，选择“数据标签”－“更多选项”，“标签选项”中勾选“单元格中的值”，选择刻度数据0%－100%，取消勾选“值”、“显示引导线”；

选择圆环，设置“系列选项”中“第一扇区起始角度”为211.5度（请见后文释义）；

移动数据100%至适当位置；

选择圆环，设置“填充”为“无填充”、“边框”为“无线条”；

选择图表，设置“填充”为“无填充”、“边框”为“无线条”；

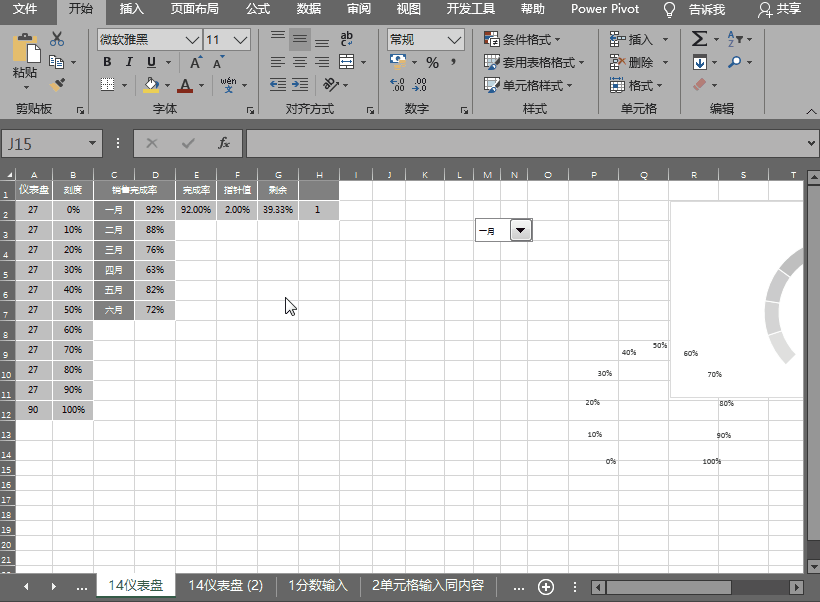

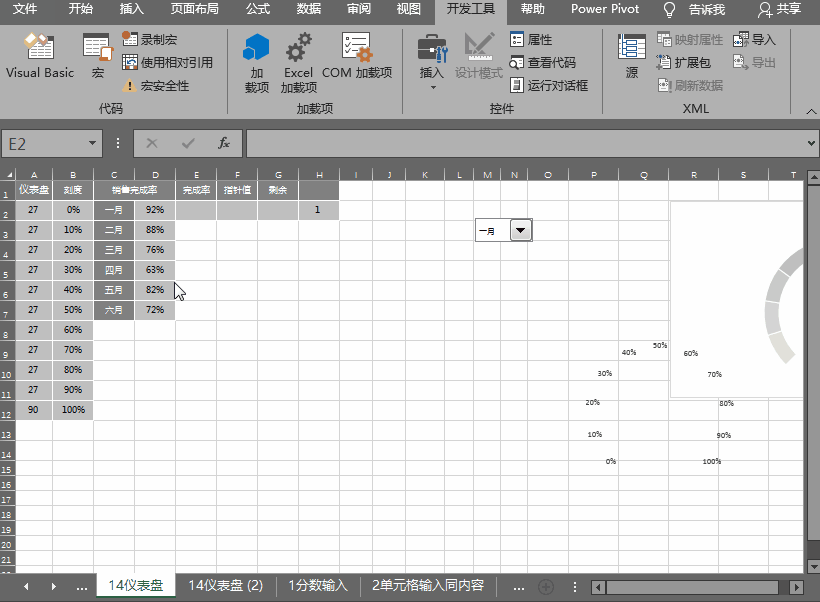

4、仪表盘指针控件制作：

点击“开发工具”选项卡－“控件”－“插入”－“组合框”，插入一个组合框控制，调整其大小和位置；

右键“设置控件格式”，打开“设置控件格式”设置框，选择“控制”标签，设置“数据源区域”为C2:D7单元格；设置“单元格链接为”任意空单元格，此为H2；设置“下拉显示项数”为大于等于6的数值即可。

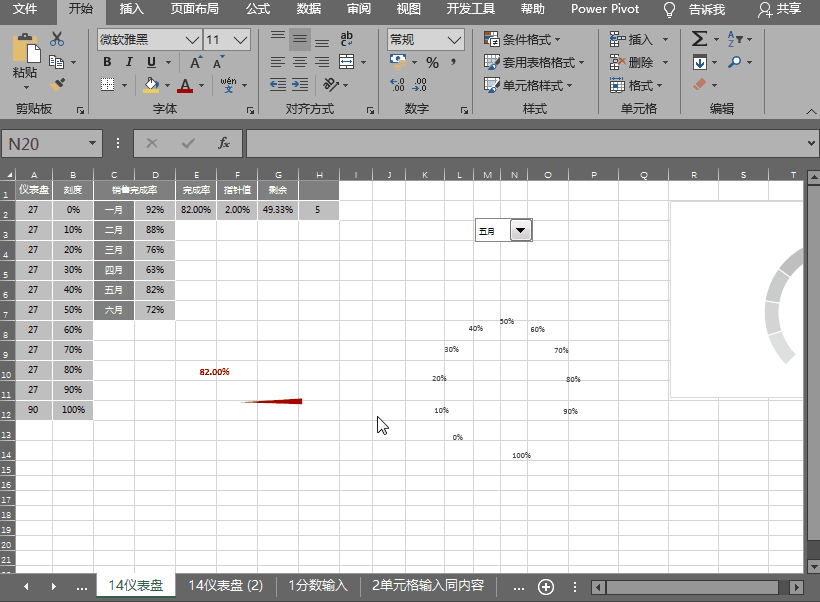

5、仪表盘指针数据设置：

设置随着控件按钮选择时完成率的变化：在完成率的E2单元格中键入公式＝=INDEX(D2:D7,H2,1)，指针值中设置固定值2%，剩余中设置为=100%*360/270-E2-F2（请见后文释义）；

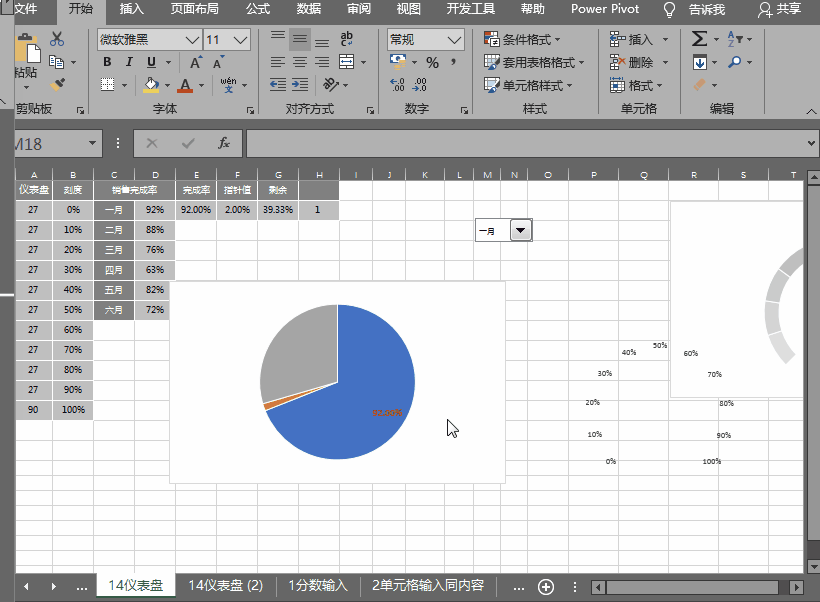

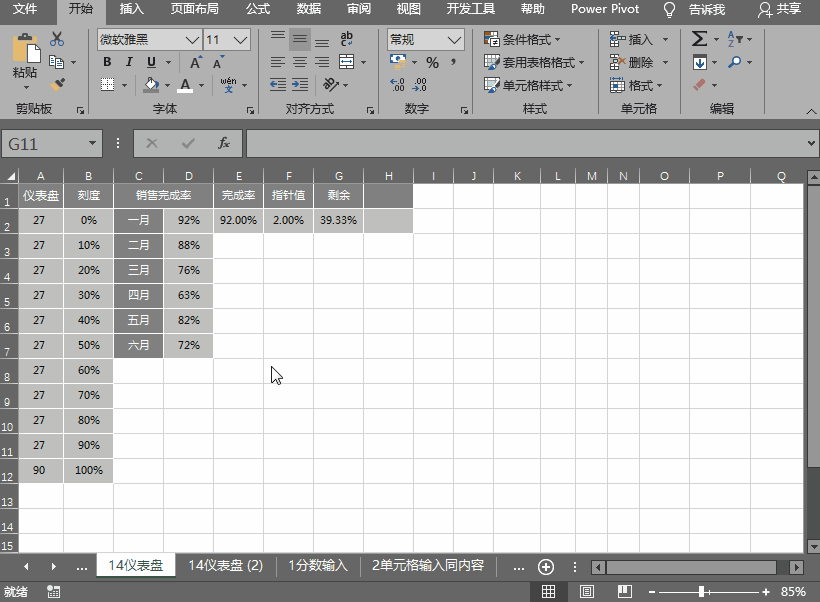

6、仪表盘指针图表制作：

选择制作仪表盘指针的3个数据，执行“插入”选项卡－“插入饼图或圆环图”－“饼图”，这样插入了一个饼图；

删除标题和图标；

选择完成率饼图，点击图表右上角的“+”，选择“数据标签”－“最佳位置”，设置数据字体大小和颜色；

双击饼图，打开右侧“设置数据系列格式”设置框，设置“系列选项”中“第一扇区起始角度”为225度；

分别选择完成率和剩余的2个数据饼图，设置“填充”为“无填充”、“边框”为“无线条”；

选择指针饼图，设置“填充”为“纯色填充”－“红色”、“边框”为“无线条”；

选择图表，设置“填充”为“无填充”、“边框”为“无线条”。

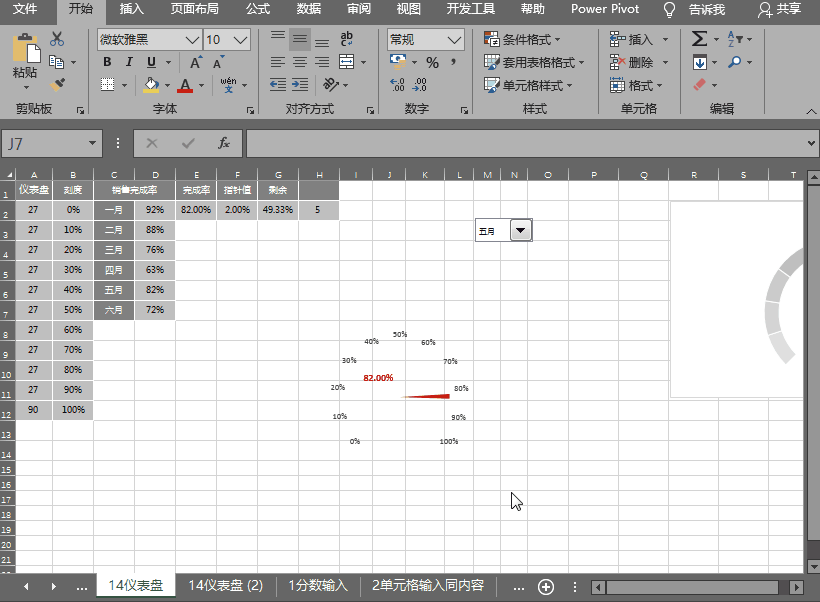

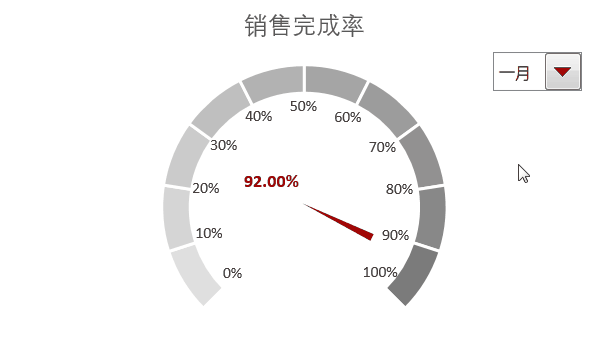

7、图表合成：

适当缩小指针图表，按住Ctrl键选择指针和刻度盘图表，点击“设计”选项卡－“排列”－“对齐”—“水平居中”和“垂直居中”，右键“组合”；

适当缩小组合图表或放大仪表盘图表，按住Ctrl键选择组合图表和仪表盘图表，点击“设计”选项卡－“排列”－“对齐”—“水平居中”，调整垂直位置使图表重叠，右键“组合”；

右键组合图表“置于底层”，将控件按钮置于适当的位置。

小贴士：

1、仪表盘数据释义：仪表盘一周为360度，模拟的仪表备使用了其中的270度（27度*10个）+无填充仪表图90度；

2、仪表盘第一扇区起始角度为225度：实体填充的仪表盘为270度，而默认的图表从垂直正上方起算的，需要将90度的图表位于正下方，则起始于270-90/2=225度；诚然，可以以正下方对称的设置数据（27*5、45、45，27*5）也可达到同样的效果；

3、刻度第一扇区起始角度为211.5度：刻度标示于仪表盘两端，与仪表盘填充相差27/2＝13.5度，所以起始于225－13.5＝211.5度；

4、仪表盘指针剩余数据设置：为饼图中的最未数，饼图共为3个数据组成，因缺省90度用100%*360/270补齐；指针值为常量，可设置为其他值；

5、函数释义：INDEX(引用的区域,引用的行数,引用的列数)，具体可参看以前的发文；

6、尝试不同的图表样式和设置，得到不同的效果。
