今天给大家分享一个超实用的柱形组合图表,轻松几步,几分钟完成。让你的图表看上去更美观,更专业化。

【特点】柱形图上带有折线图

【原理】1.面积图 折线图;2.隐藏空值。

【制作技巧】

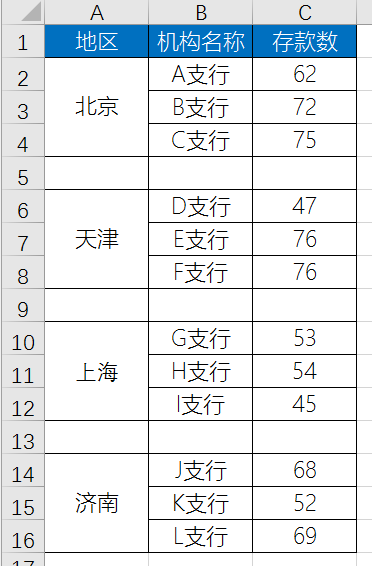

Step1:构造数据。在A:C列构造如下数据,其中C列数据为随机生成结果,公式=RANDBETWEEN(40,80),结果如下图所示。

excel中如何在柱形图的基础上添加折线图?-天天办公网

Step2:插入图表。选中A1:C16单元格——插入——面积图,然后选中C2:C16单元格复制,选中图表按Ctrl V,得到新的一个图表将原图表覆盖。此时,选中新图表——右键——更改图表类型——将系列2改为折线图,同时设置次坐标轴。结果如图。

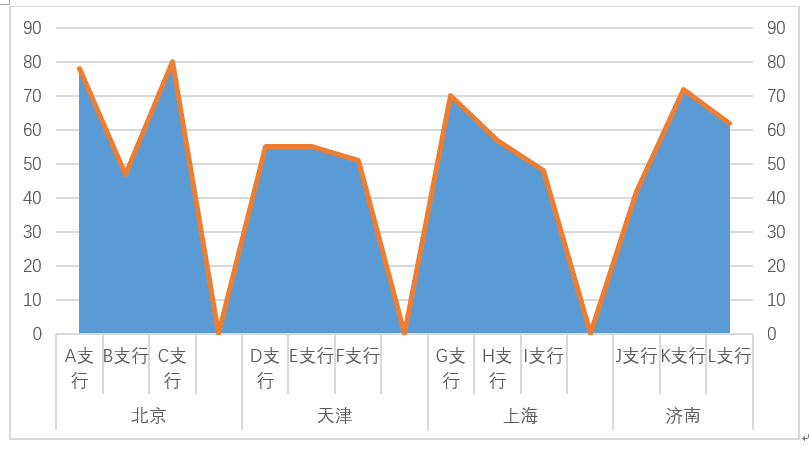

Step3:去除空值。此时的图表最大的问题在于连接在一起,而我们的目的是让每个地区能够分开。此时先选中图表——右键——选择数据——隐藏的单元格和空单元格(H),空单元格显示设置为:空距,点击确定,结果如图。

excel中如何在柱形图的基础上添加折线图?-天天办公网

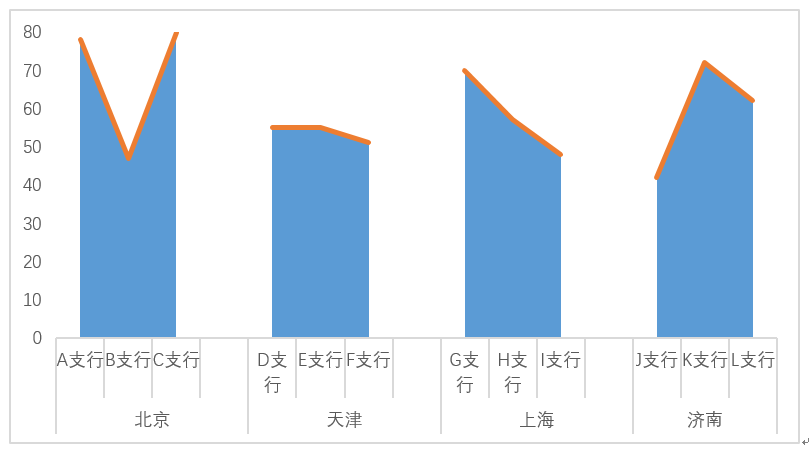

Step4:图表美化。将主次纵坐标最大值均设为80,然后删掉次纵坐标轴,删除网格线,结果如图。

excel中如何在柱形图的基础上添加折线图?-天天办公网
