面积图与折线图、柱形图、散点图一样，都是属于常用的商务图表，功能和折线图类似，都是对未来趋势进行预测。话不多说，接下来大家就跟E神一起揭开面积图的神秘面纱吧！
1 什么是面积图？
面积图又称区域图，强调数量随时间变化的程度，也可用于对比总值趋势的变化。堆积面积图和百分比堆积面积图还可以显示部分与整体之间的关系。面积图在预测分析中应用非常广泛，在工作中属于使用率较高的图表。
2 为什么要学习面积图？
面积图是将各项目按时间序列进行排序的一种图表，可以直观地了解各项目随时间变化的趋势情况。面积图主要用于趋势分析，经常和折线匹配使用，很多应用范畴类似折线图，适用于显示在相等时间间隔下数据的趋势变化情况分析。

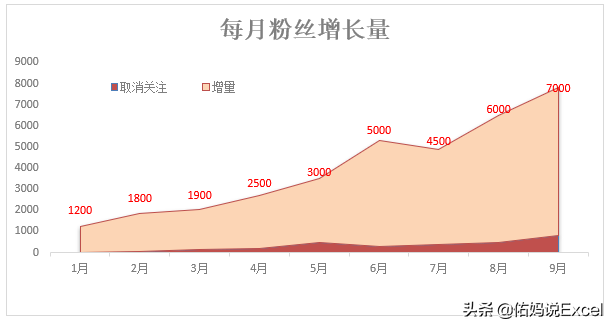

面积图的横坐标轴表示相等时间间隔的时间序列，纵坐标轴表示各项目多个指标数值。如下图所示就是面积图。在制作好的面积图中，通过鲜明的颜色可以一目了然的知道几个指标间的趋势变化关系。
3 怎样制作面积图？
下面通过1个案例介绍面积图的制作步骤及制作过程中的注意事项。
【拓展案例】 A公司产品销量趋势变化分析
本案例主要通过面积趋势图展示A公司历年来各类产品的销售情况，从而分析随着时间变化各年份销售数量的变化趋势，进而对各产品未来市场需求量进行预测 。
1. 理解诉求
制作面积图的主要诉求如下所示：
1) 多个指标逐年的变化趋势和总体合计趋势。
2) 尽量不要用单纯的折线，因数据量较少，可能会导致图形饱满度不够。
3) 要求图表简洁、直观。
2. 收集明细数据

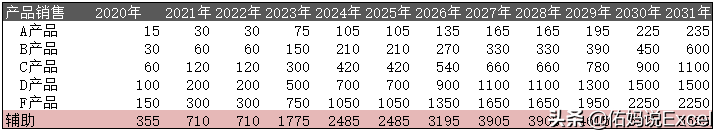

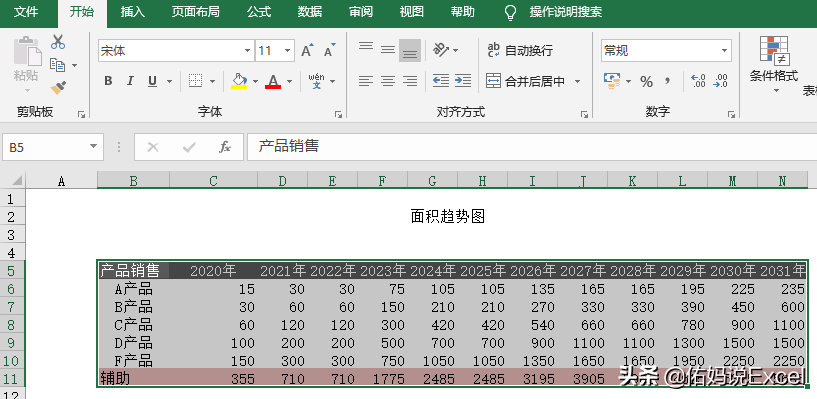

首先将A公司历年来各类产品的销售数据进行整理，并对各年份销售总量进行统计，最下行的辅助是各年份的销售数量的总和。整理后的数据如下表所示。
3. 面积图制作步骤
第一步：创建面积图图表
➊ 选择数据区域任意单元格，单击【插入】→【图表】→【查看所有图表】按钮。

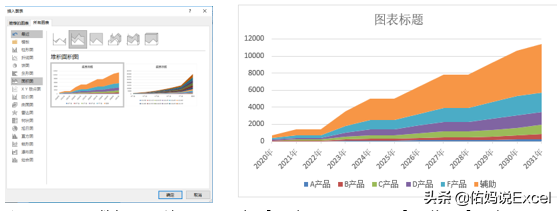

➋ 弹出【插入图表】对话框。进一步选择【所有图表】→【面积图】→【堆积面积图】，点击确定，如左下图所示。最终生成面积图效果如右下图所示。

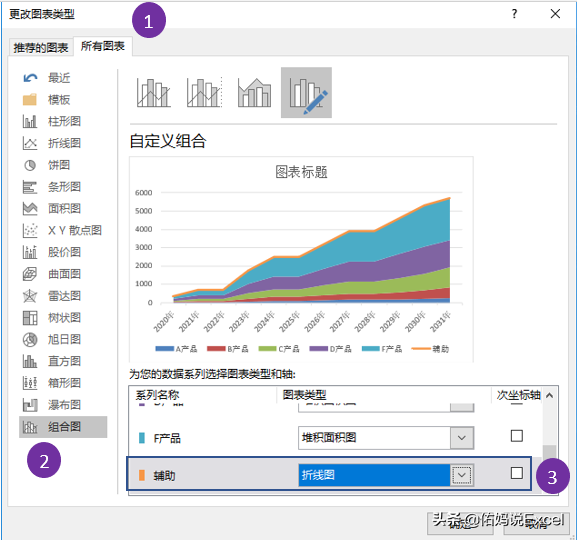

❸选中”辅助”数据系列并右击，选择【更改系列图表类型】，弹出【更改图表类型】对话框，将”辅助”数据系列的【图表类型】设置为【折线图】，如下图所示。

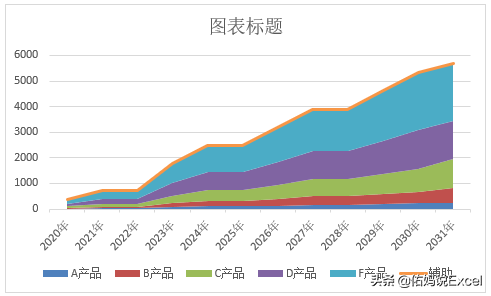

最终效果如下所示。
第二步：设置数据系列格式，填充颜色。
➊ 选中”F产品”数据系列并右击，选择【设置数据系列格式】，在右侧对话框中选择【填充】→【纯色填充】，颜色设置为”红色”，如下所示。

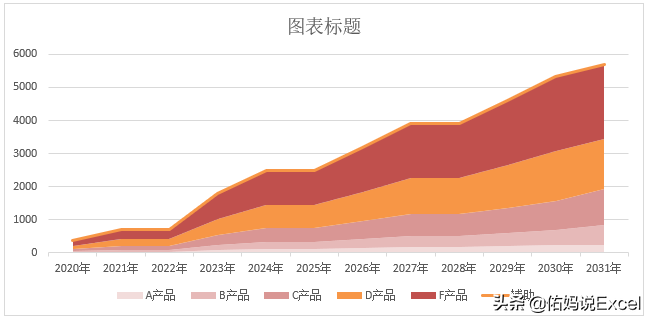

按照同样的办法将其他数据系列的颜色修改，最终面积图效果如下所示。

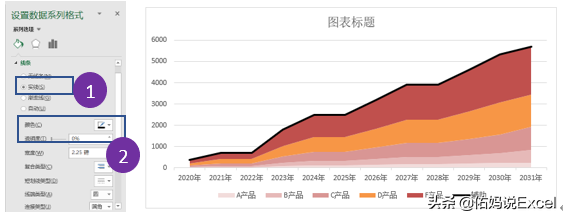

➋选中”辅助”数据系列并右击，选择【设置数据系列格式】，在右侧对话框中选择【线条】→【实线】，并设置线条颜色为黑色，最终效果如右下图所示。
第三步：设置坐标轴格式

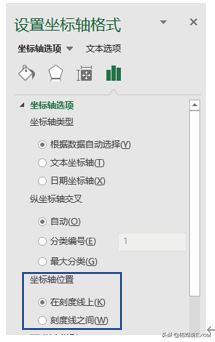

选中面积图横坐标轴并右击，点击【设置坐标轴格式】，在右侧对话框中找到【坐标轴选项】下的【坐标轴位置】，选择【在刻度线上】即可完成设置。
第四步：设置标签格式

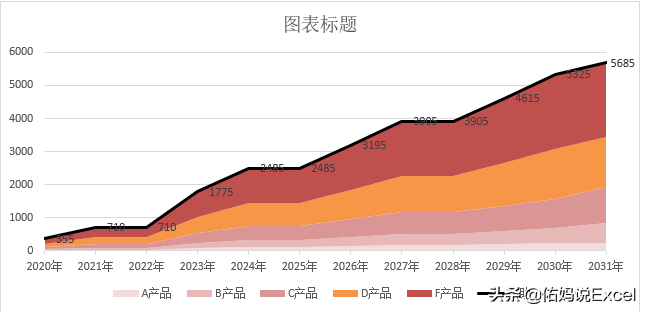

➊ 选中”辅助”数据系列并右击，选择【添加数据标签】，则面积图中的折线数据标签设置完成。

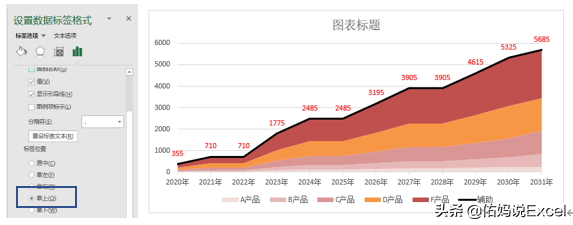

Tips：为了让面积图中的标签显示清晰，单击选中所有数据标签，右击选择【设置数据标签格式】，在右侧对话框中选择【标签选项】→【标签位置】→ 【靠上】，同时修改标签的字体颜色为红色，即完成标签设置，最终效果如右下图所示。
第五步：设置标题和网格线格式

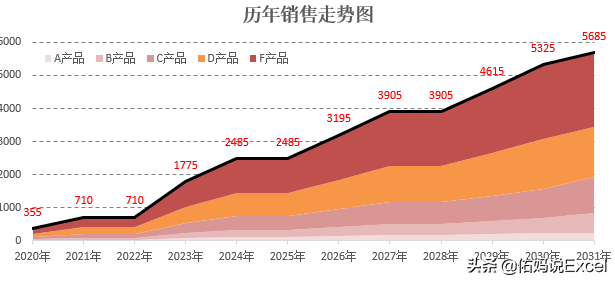

修改面积图标题为“历年销售走势图”，将图例里的辅助系列删除并对位置进行适当调整，同时去掉图表边框，修改网格线为虚线，即完成此面积图的制作，最终效果如下所示。
【图表分析】
面积图主要用于趋势分析，经常和折线匹配使用，强调数量随时间变化的程度。从上述图表中可以看出从2020年到2031年整体销售趋势是上升的，前几年的增长趋势缓慢，后几年的增长速度加快。同时观察图表进一步可以得出F产品的市场占有率是最大的，增长速度也最快，相对来看A产品和B产品增长缓慢，因此公司后续可考虑加大对F产品和E产品的市场投放量。
【E神小结】
面积图主要用于趋势分析，经常和折线匹配使用，很多应用范畴类似折线图。在制作好的面积图中，通过显示每项数据指标所占区域大小随时间或类别变化的趋势，以及配合加粗的折线使得图表更具层次感，更直观的表达趋势走向，引起人们对总值趋势的注意，合理的作出预测，做好工作安排。
制作面积图的注意事项和建议如下所示。
1) 面积图与折线图搭配使用的情况比较多，折线用于显示标签。
2) 面积图一般情况是把坐标轴位置放在刻度线上。
